工作原理

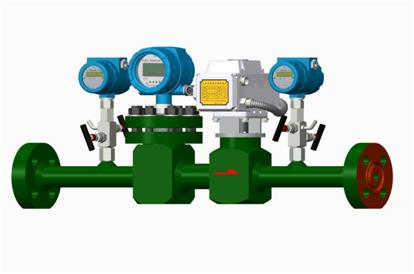

由控制器采集流量計的各種信號，與預先設定的量值進行分析和比較。如果從流量計采集的各種信號，偏離預先設定的量值，控制器將發出正確的調整指令給執行機構，由執行機構調整閥門的開啟度，使得高壓流量自控儀達到預先設定的量值，實現閉環的自動調節流量控制。高壓流量自控儀，從結構分為“流量測量”，“流量調節機構”，“控制器”(流量控制及數據通訊)三部分。
高壓流量自控儀在油田智能注水系統中成功應用，實現了水井生產工況的實時采集、實時診斷、實時優化、實時控制等。
實時采集數據（配水間）：干線壓力、油壓、溫度、流量、電磁閥開度等。
注水智能系統已經在油田現場實現了水井生產工況的實時采集、實時診斷、實時優化、實時控制、智能預測等。
注水智能系統采用套筒式流量自控裝置實現高壓(32～45MPa)注水智能調控，高壓差調控扭矩小、節能，整套設備額定功率為15W。
注水智能系統可以根據不同要求進行自由設置，如定量控制、定時控制、溫度控制（井口電伴熱防管線凍結）、壓力控制（防返吐）、按比例控制（安裝兩臺流量計分層注水控制）。
注水智能系統設備寬范圍量程（0.35～20m3/h）支持在線洗井，并能實時顯示洗井工況數據。
